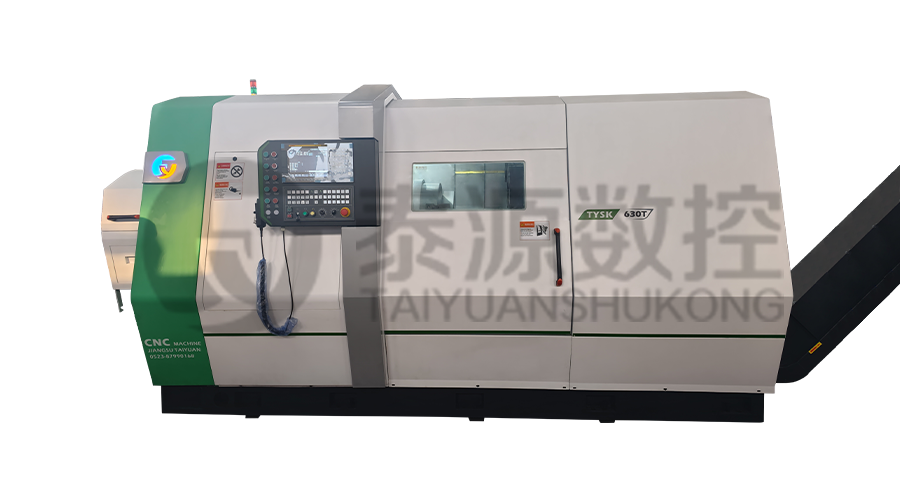

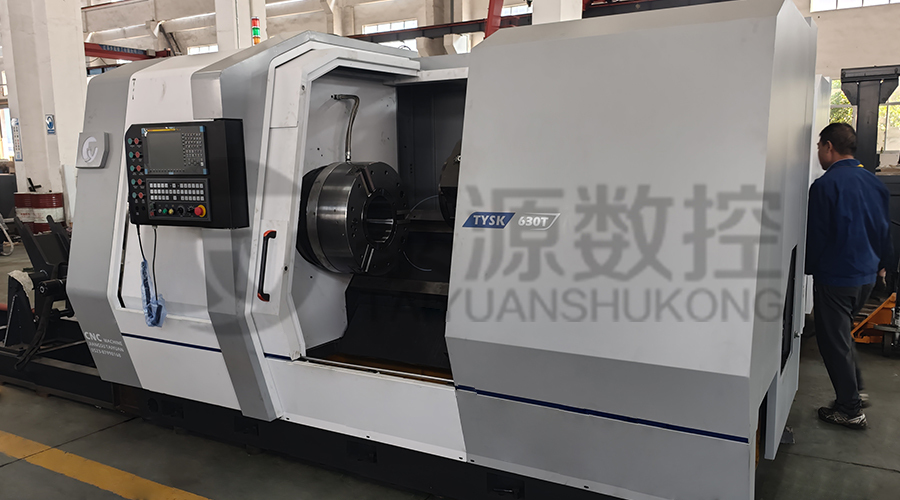

The Olejová vrtačka na trubky, spojky a spojky soustruh je specializované CNC řešení navržené pro vysoce přesné obrábění trubkových závitů v souladu s API a mezinárodními standardy. Toto zařízení je speciálně konfigurováno tak, aby zvládlo přísné požadavky zpracování trubkového zboží pro těžké ropné pole (OCTG). zajišťující strukturální integritu a nepropustné spoje pro vrtné trubky, spojky nástrojů a spojky používané při vrtání hlubokých vrtů.
Technické provedení a konstrukční vlastnosti
Stroj se vyznačuje a konstrukce vřetena s velkým otvorem se systémem dvojitého sklíčidla, který umožňuje stabilní upínání obrobků s dlouhou osou. Lůžko je vyrobeno z vysoce kvalitní litiny se širokou, indukčně kalenou vodicí strukturou, která zajišťuje statická a dynamická tuhost vyžaduje, aby odolával velkým řezným silám při řezání závitů vysokopevnostních legovaných ocelí. Integrace přesné kuličkové šrouby a servomotory s vysokým točivým momentem zajišťují přesné řízení sklonu, což je pro ně rozhodující konzistence kónického závitu a kvalitu povrchové úpravy.
Základní technické schopnosti

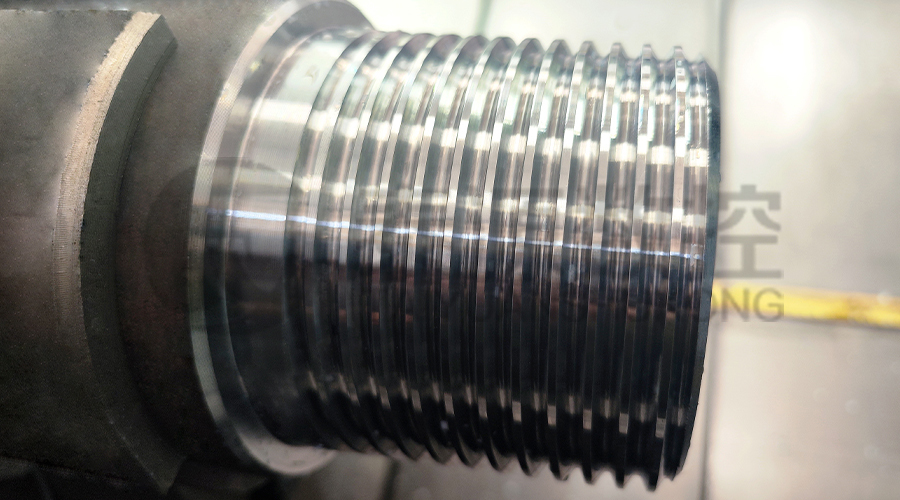

- Profilování vláken API: Schopnost provádět přesné závitování pro API 5DP, API 5CT a prémiová připojení včetně specializovaných profilů spojů nástrojů.

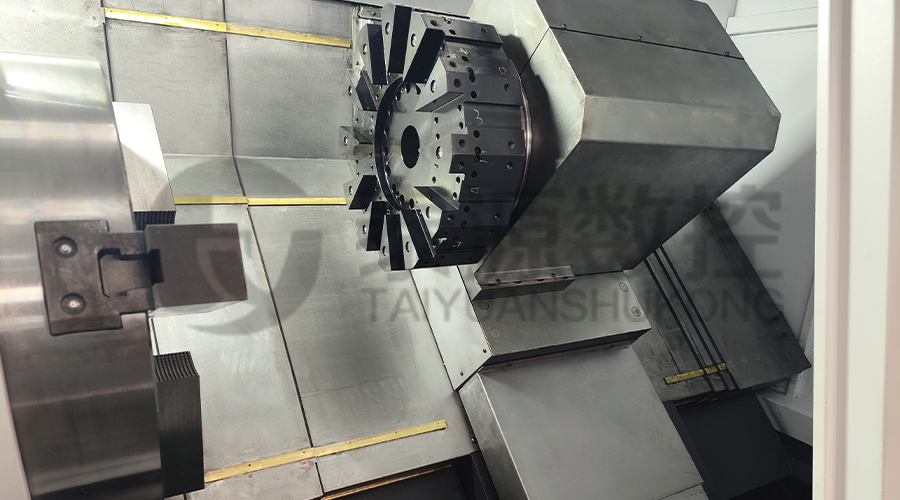

- Automatizovaná revolverová hlava: Vybaveno vysokorychlostní indexovací revolverovou hlavou, která usnadňuje rychlou výměnu nástroje mezi soustružením, čelním soustružením a cykly řezání závitů.

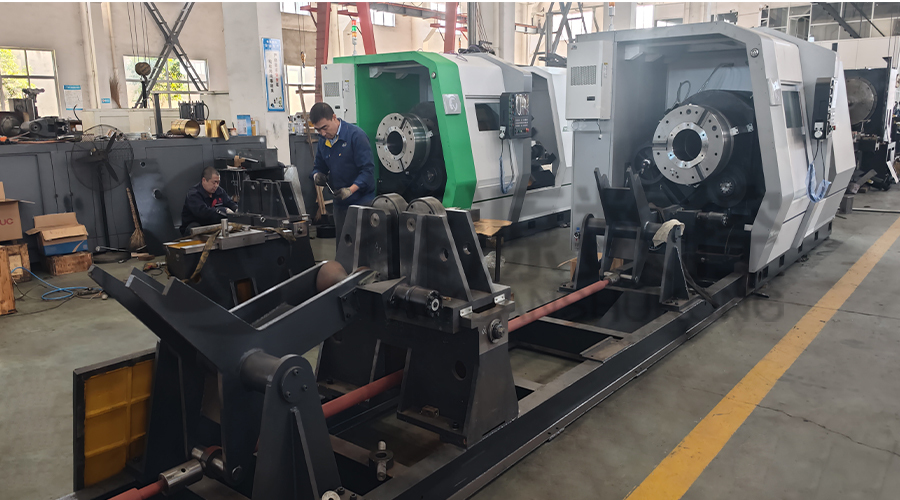

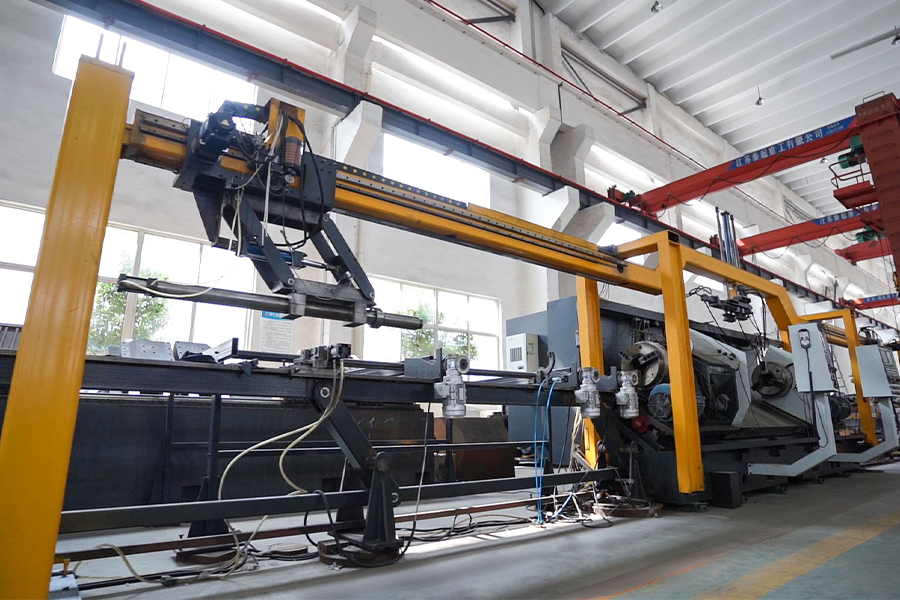

- Systémy podpory obrobků: Obsahuje odolné hydraulické podpěry trubek a válečky pro udržení axiálního vyrovnání a zabránění vibracím během obrábění prodloužených částí vrtných trubek.
- Přesnost CNC řízení: Pokročilé řídicí systémy poskytují v reálném čase kompenzaci tepelné roztažnosti a opotřebení nástroje a udržují těsné tolerance během dlouhých výrobních sérií.
Technické specifikace
| Popis parametru | Jednotka | Technická hodnota |
| Max. Houpačka přes postel | mm | Φ630 – Φ1000 |
| Průměr vrtání vřetena | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Rozsah otáček vřetena | ot./min | 10–600 (proměnná) |
| Průměr zpracovatelského potrubí | palce | 2-3/8" - 10-3/4" |
| Pozice věžičky | ks | 4 / 6 / 8 Vertikální nebo Horizontální |
| Přesnost polohování osy X/Z | mm | 0,02 / 0,03 |
| Výkon hlavního motoru | kW | 15/18,5/22 |
Provozní výhody při výrobě ropných zařízení
Provádění tohoto CNC závitořezný soustruh na trubky do výrobní linky výrazně zkracuje doby cyklu pro vrtací trubka nástroj joint renovace a výroba nových spojek. Architektura stroje je optimalizována pro vysoce přesné závitování vrtací objímky a zpracování povrchů pásů odolných proti opotřebení. Pomocí a systém zpětné vazby s uzavřenou smyčkou , soustruh zajišťuje, že každý spoj splňuje přísné bezpečnostní požadavky ropného a plynárenského průmyslu, čímž se minimalizuje riziko selhání vrtů.
Často kladené otázky
Q1: Jak tento stroj zajišťuje přesnost standardních vláken API během dlouhodobého nepřetržitého provozu?

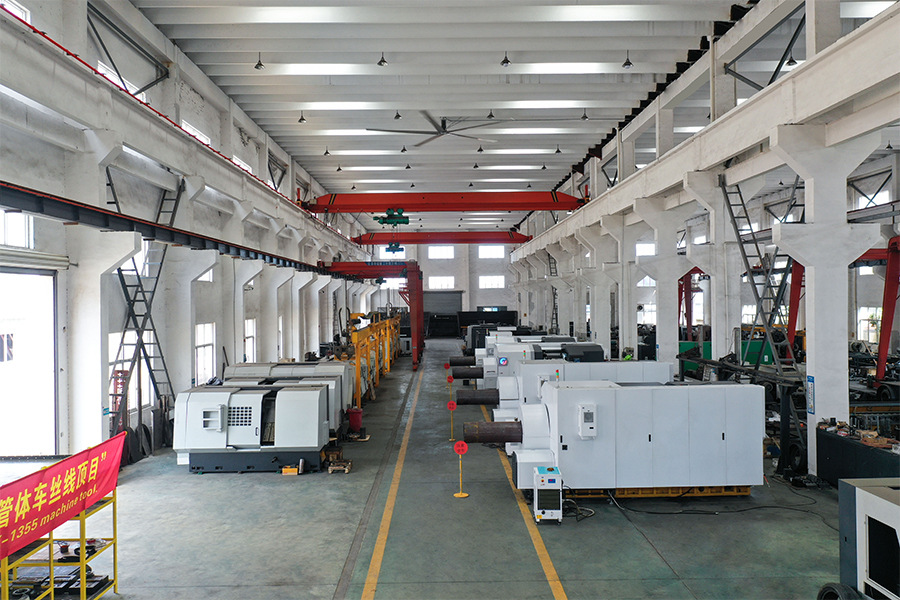

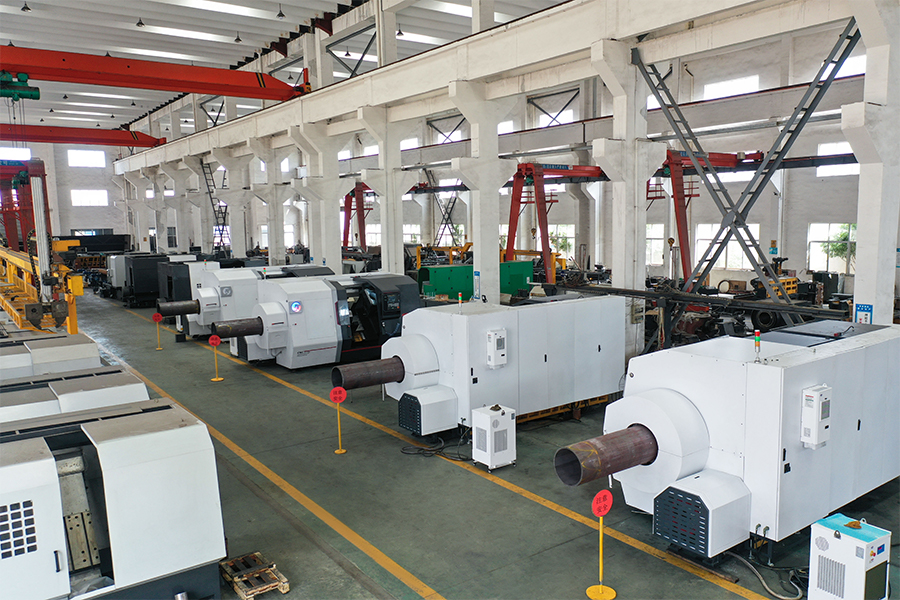

Přesnost je zachována díky kombinaci designu lůžka s vysokou tuhostí a specializovaných inženýrských odborných znalostí Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Naše společnost byla založena v roce 2003 v Taixing City a provozuje zařízení o velikosti 24 800 ㎡ věnované národní výrobě ropných zařízení. Naše soustruhy se vyznačují a dlouhá doba přesné uchování a minimální body selhání díky našim systémům kvality certifikovaným podle GBT a ISO. Použití prémiových komponentů převodovky zajišťuje, že i při vysokém hnacím výkonu potřebném pro obrábění závitů vrtací objímky Zařízení si zachovává nezbytnou přesnost rozteče a konzistenci kužele, kterou vyžadují mezinárodní uživatelé, jako je Shanghai Baosteel a různá globální ropná pole.
Otázka 2: Dokáže tento soustruh zvládnout různé OCTG komponenty kromě standardních vrtných trubek?
Ano, zařízení je navrženo pro vysokou specifičnost a všestrannost. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. vyrábí širokou škálu specializovaných nástrojů a tento soustruh lze integrovat do širšího linka na výrobu vrtných trubek . Je schopen zpracovávat spojky, vrtat vnější kruhy límců a spoje nástrojů. Dále naše produktové portfolio zahrnuje specializované stroje pro frézování rotoru šroubového čerpadla , soustružení ohnutou skořepinou a závitování na trnu. Tento široký rozsah použití v ropných polích, geologii a těžebním průmyslu je výsledkem našeho zaměření na „specializaci, zušlechťování a posilování“ ve výrobě energetických zařízení.
Q3: Jakou úroveň technické podpory a spolehlivosti mohou mezinárodní kupující očekávat?
Naše produkty jsou uznávány jako "důvěryhodné národní kvality" a jsou v současné době využívány velkými podniky v ČR Spojené státy, Japonsko, Jižní Korea a Ázerbájdžán . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. poskytuje zařízení vyznačující se jednoduchou konstrukcí pro snadnou údržbu a vysokou efektivitu výroby. Nacházíme se u zlaté vodní cesty řeky Jang-c'-ťiang, využíváme naši strategickou polohu a desetiletí výrobních zkušeností, abychom nabídli robustní technickou podporu a spolehlivé dodávky. Držíme se konceptu pohledu na globální partnery, abychom zajistili, že naše stroje splňují vyvíjející se technické požadavky globálního energetického sektoru.
