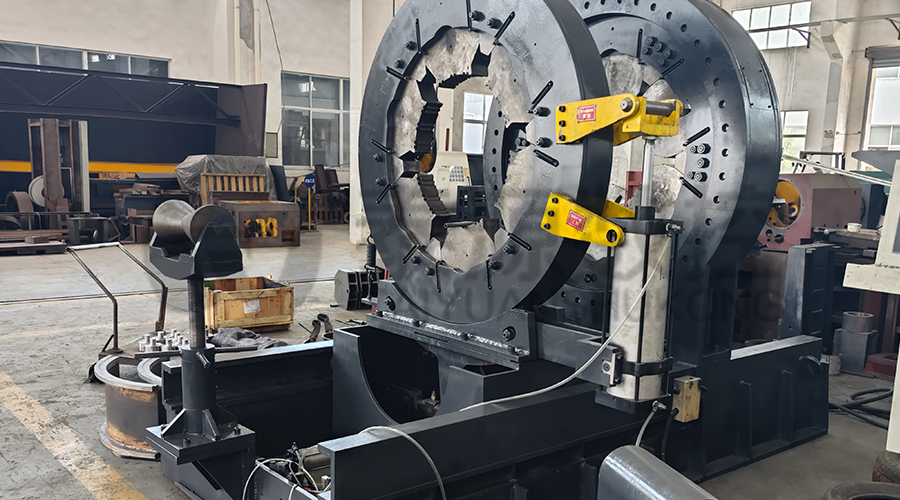

The Soustruh se vzpěrnou jednotkou se spojkou pouzdra a trubky je specializovaný CNC obráběcí stroj zkonstruovaný pro přesnou montáž a demontáž spojek na trubkové zboží pro naftový průmysl (OCTG). Toto zařízení integruje mechanické, hydraulické a elektronické řídicí systémy, aby bylo zajištěno, že krouticí moment a požadavky na polohu splňují specifikace API 5CT. Určeno pro instalace spojky s vysokým kroutícím momentem Jednotka zachovává strukturální integritu závitového spoje a zároveň optimalizuje výrobní kapacitu v linkách pro dokončování trubek.
Technické provedení a provozní vlastnosti
Architektura vzpěrné jednotky využívá a systém pohonu vřetena s nízkou setrvačností a vysoce výkonný hydraulický klešťový mechanismus. Tato konfigurace umožňuje nepřetržité sledování hodnoty točivého momentu , která je kritická pro zabránění nadměrnému utažení nebo zadření závitu během montáže pláště a potrubí. Lůžko ve stylu soustruhu poskytuje pevný základ, který minimalizuje vibrace a zajišťuje konzistentní záběr závitu a dlouhodobou geometrickou přesností.
Vybaven a programovatelný logický kontrolér (PLC) , systém podporuje automatizované sekvence pro různé průměry trubek a jakosti oceli. The neznačkující čelisti nebo se používají speciální uchopovací nástroje, aby se zabránilo povrchové deformaci na vysoce legovaných materiálech, což je běžný požadavek sestava trubek ze slitiny odolné proti korozi (CRA). . Využitím mechanismu zpětné vazby s uzavřenou smyčkou upravuje vzpěrná jednotka rychlost otáčení a tlak v reálném čase na základě konkrétního parametry závitu spojky .
Klíčové výhody výkonu
- Přesnost točivého momentu: Vysoce přesné senzory zajišťují sběr dat v reálném čase API spojovací make-up , zajišťující, že každý spoj splňuje certifikované bezpečnostní normy.
- Operační všestrannost: Schopný manipulovat s širokou škálou velikostí trubek, od trubek s malým průměrem až po velká pouzdra, bez nutnosti rozsáhlých změn nástrojů.
- Tuhost a stabilita: Zesílená rámová konstrukce umožňuje operace s vysokým pracovním cyklem v náročných průmyslových prostředích.
- Integrace dat: Systém zaznamenává grafy sestavení (točivý moment vs. otáčky) pro kvalitní sledovatelnost, která je nezbytná pro Shoda výroby OCTG .
Technické specifikace
| Popis parametru | Technické údaje / rozsah | Jednotka |
| Použitelný rozsah průměru potrubí | 60,3–508 (přizpůsobitelné) | mm |
| Maximální utahovací moment | 10 000–150 000 (podle modelu) | N·m |
| Rozsah otáček vřetena | 0,5–25 (nekonečně variabilní) | ot./min |
| Přesnost měření točivého momentu | ±1 % | Plné měřítko |
| Režim upínání | Vícebodové hydraulické / synchronní | Typ |
| Řídicí systém | CNC / PLC s monitorováním točivého momentu | Platforma |
| Napájení | 380V / 415V / 440V (50/60Hz) | V/Hz |
Aplikace ve výrobě ropných zařízení
The Soustruh se vzpěrnou jednotkou se spojkou pouzdra a trubky se používá především v zařízení pro závitování trubek a servisní střediska pro ropná pole. Slouží jako kritická součást při výrobě Pouzdro a hadice s certifikací API , kde ruční doplňování nestačí pro požadavky na vysoký tlak. Tento stroj je také nezbytný pro prémiová spojovací sestava , kde je nutné ověřit konkrétní kontakt krouticího momentu a ramene pomocí digitálního grafu.
Často kladené otázky
1. Jak zajišťuje vzpěrná jednotka integritu prémiových závitových spojů?
Jednotka využívá sofistikované počítačový systém sledování točivého momentu který sleduje vztah mezi aplikovaným kroutícím momentem a počtem otáček. To umožňuje přesnou detekci „bodu ramene“ u prémiových připojení. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , založená v roce 2003 a sídlící ve východním průmyslovém parku Taixing City, konstruuje tyto stroje s technologiemi s vysokou tuhostí a snížením bodu selhání. naše Spojovací CNC závitořezné soustruhy a vzpěrné jednotky jsou navrženy tak, aby udržely přesnost po dlouhou dobu a zajistily, že i složité profily závitů budou sestaveny bez poškození a splňují přísné staardy mezinárodních společností na ropných polích.
2. Lze toto zařízení integrovat do plně automatizované výrobní linky OCTG?
Ano, vzpěrná jednotka je navržena pro bezproblémovou integraci s automatické systémy pro manipulaci s potrubím a dopravníkové linky. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , která se rozkládá na ploše 24 800 ㎡ a slouží jako hlavní výrobní základna pro národní výroba ropných zařízení , poskytuje kompletní řešení včetně linek na výrobu vrtných trubek a specializovaných brusek. Naše produkty jsou široce používány světovými lídry, jako je Shanghai Baosteel a mezinárodními firmami ve Spojených státech a Japonsku. Vysoký hnací výkon a jednoduchá struktura našeho zařízení umožňují vysokou efektivitu výroby a integraci vysokého pracovního cyklu v moderních automatizovaných továrnách.
3. Jaké certifikace a standardy kvality tyto stroje dodržují?
naše Soustruh se vzpěrnou jednotkou se spojkou pouzdra a trubky je vyráběn pod přísnými protokoly kontroly kvality. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. získala certifikaci systému jakosti GBT, ISO a je uznávána jako národní důvěryhodný podnik kvality. Naše technická odbornost se rozšiřuje na širokou škálu specializovaných nástrojů, včetně závitové soustruhy s vrtacím límcem and rotorové frézky se šroubovým čerpadlem . Tyto produkty jsou navrženy pro silnou specifičnost a spolehlivost, což zajišťuje, že každý zpracovaný spoj splňuje bezpečnostní požadavky geologického, těžebního a chemického průmyslu po celém světě.
Pro podrobné konzultace projektu nebo přizpůsobení Zařízení na zpracování OCTG konfigurace, kontaktujte prosím naše technické obchodní oddělení. Těšíme se, že s vámi budeme sdílet vývoj, abychom vytvořili lepší budoucnost.
